一、项目背景

为积极构建平安、和谐的新型城镇，筑牢城镇安全防线，山西某城镇选取独立城镇作为试点区域，启动无线传输安全系统建设工作，旨在通过搭建完整的安防监控体系，全面提升城镇治安防控能力与管理水平，为居民营造安全稳定的生活环境。

二、无线传输系统总体方案

（一）核心监控点位规划与设备配置

本试点项目共规划9个核心监控区域，实现对城镇关键场所的全面覆盖，各点位设备部署详情如下：

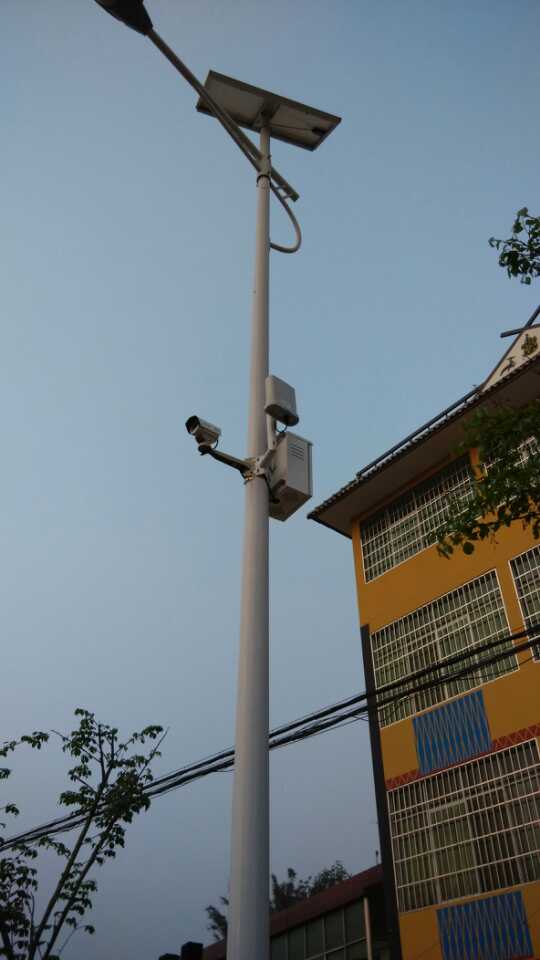

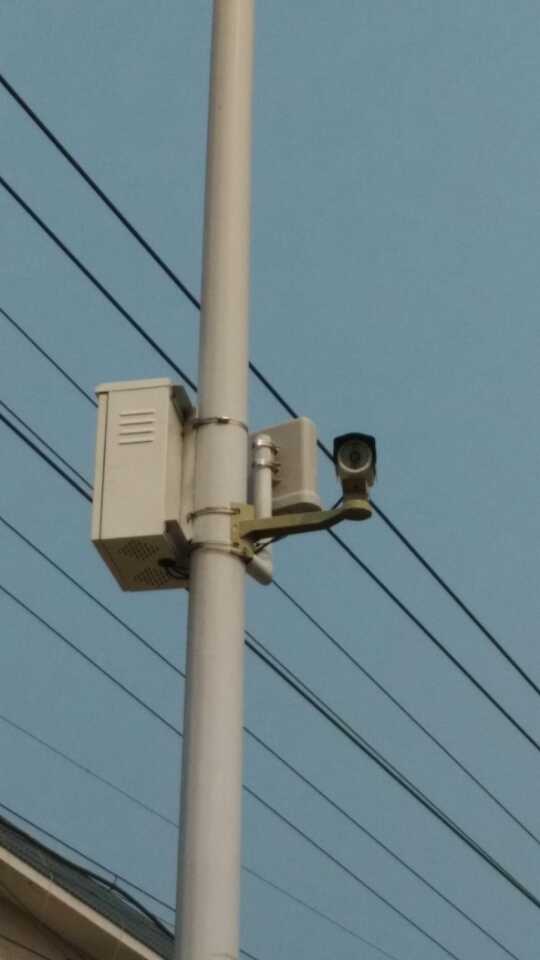

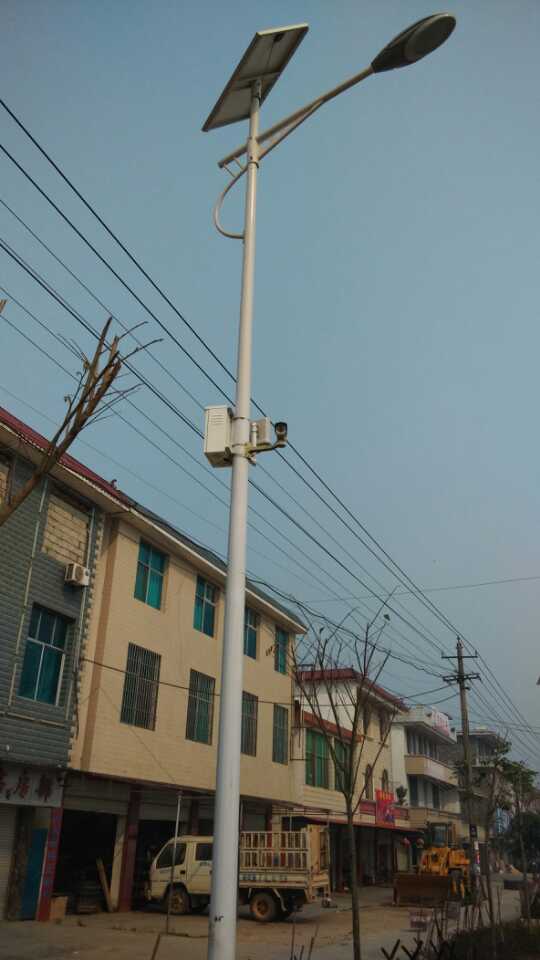

系统核心传输设备采用云顶集团品牌的无线视频传输设备，通过ST58T8G无线网桥与ST2510AW无线网桥混合搭配使用，充分发挥两类设备的性能优势，适配城镇复杂环境下的信号传输需求。

（二）分段式传输架构设计

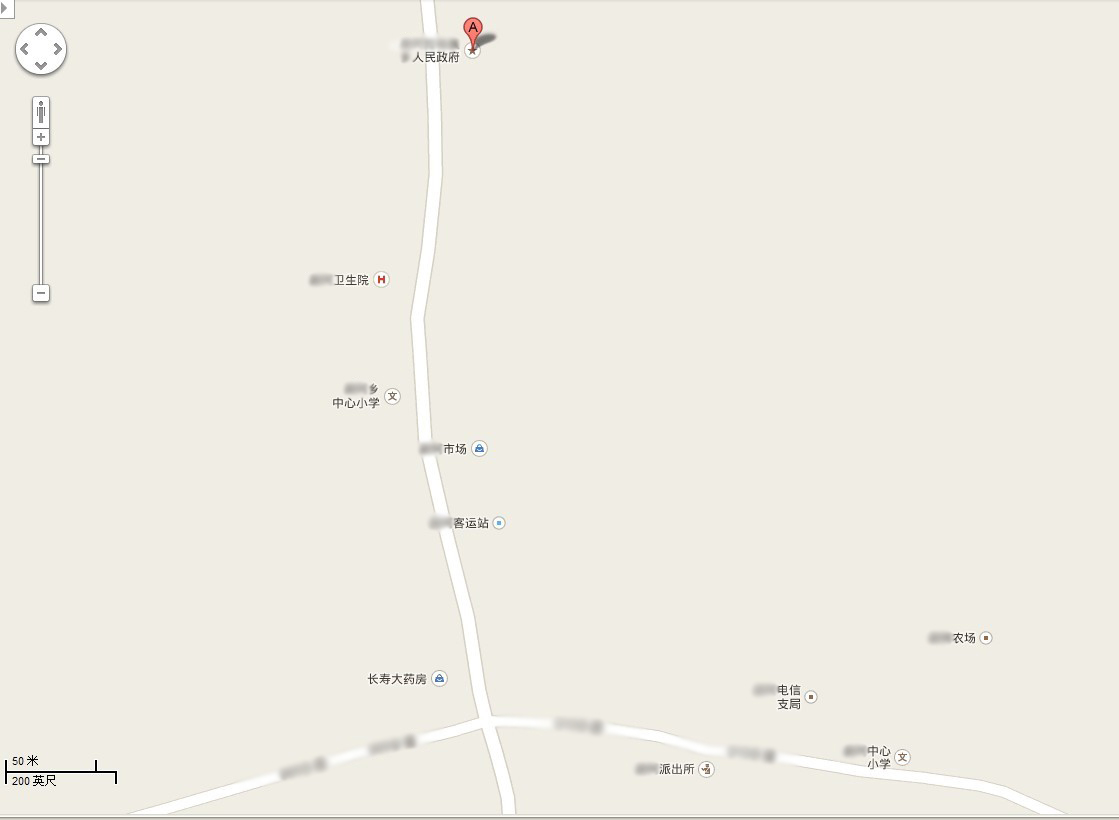

鉴于城镇内部建筑分布密集、布局复杂，为规避信号遮挡、减少传输衰减，系统采用“分段传输+中继汇聚”的架构设计，将整体监控网络划分为两个独立传输段，通过中继点实现信号统合与远距离传输。具体架构如下：

1. 第一段：客运站中继传输段 以客运站为核心中继点，覆盖至人民政府区域，传输全长约1公里。该段内的人民政府、卫生院、乡中心小学、市场、客运站、电信支局等监控点位的视频信号，通过前端无线网桥传输至客运站中继点，经中继设备整合后，定向传输至派出所监控中心。

2. 第二段：中心小学中继传输段 以中心小学为核心中继点，覆盖至农场区域，传输全长约500米。该段内的中心小学、农场、长寿大药房等监控点位的视频信号，汇总至中心小学中继点，再由中继设备统一转发至派出所监控中心。

（三）信号汇总与呈现流程

两个中继传输段的视频信号最终均传输至派出所监控中心，经以下流程实现集中监控：前端各点位摄像机采集1080P高清视频信号→对应无线网桥（ST58T8G/ST2510AW）进行信号转换与传输→中继点（客运站/中心小学）统合信号→信号传输至派出所→派出所内交换机对所有信号进行汇总分配→信号接入NVR（网络视频录像机）进行存储→通过监控屏幕实时呈现各区域视频画面，实现全方位、无死角的城镇安全监控。
